桥基础沉井围堰施工

日期：2020-06-04 10:38

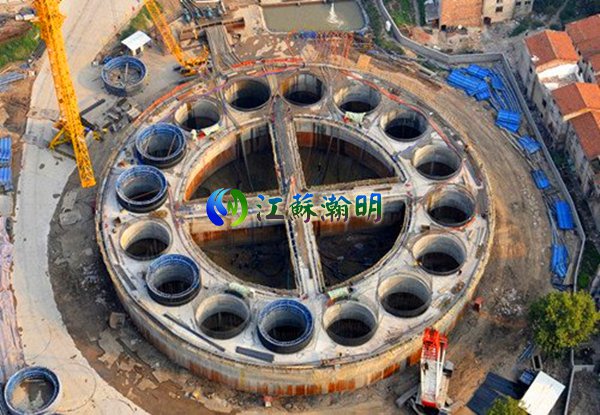

沉井是修建深基础与地下构筑物的主要施工工艺。根据工艺要求，钢筋混凝土需要在地坑内或地面上完成制作，待其强度达到设计要求后再按分层法在井筒内挖土，井内土面标高降低后，使筒身借自重克服其土壁之间的摩擦阻力而逐渐下沉就位。沉井的类型按横截面形状分为圆形沉井、矩形沉井。柱形沉井井壁截面形状，上、下井壁厚度是相同的。沉井一般由井壁（侧壁）、刃脚、凹槽、底梁等组成。

施工工艺流程及施工方法：

1)沉井施工工艺流程

平整场地→测量放线→开挖基坑→沉井制作→沉井下沉→垫层混凝土浇筑。
2)沉井制作

①制作顺序：

先整平场地，进行施工放线，在井筒内挖土（深度2米) ,然后将底基夯实抄平放线。铺设砂垫层，挖刃脚土模。下一步是钢筋绑扎，继而进行刃脚和井身支模。支模完毕后再浇混凝土，在混凝土强度达到设计要求后拆模养护。

②地基处理：

沉井制作时，通常先在井筒内挖土来控制下沉量，挖土深度约2m。为防止地基不均匀沉陷造成井壁开裂，一定要用砂、砂砾、碎石垫层妥善处理下挖土坑再制作沉井。

③刃脚支设：

由于沉井尺寸及下沉高度较小，经计算承载力复核要求，对沉井制作时引起的不均匀沉降无太大影响，所以采用在基坑底夯实地基上直接开挖出刃脚，再绑扎刃脚钢筋及井壁预埋筋，浇筑刃脚混凝土采用土模的方式直接浇筑刃脚，这样既方便施工，又节省了时间。

④井壁制作：

a.制作方式

由于沉井为不封底型式，在沉井下沉完毕，垫层混凝土浇筑完成后，沉井内还会出现水流，所以考虑沉井比承台尺寸三面放大30cm（保证承台尺寸) ,一面放大1m（承台施工时抽水），沉井制作时中间设排水沟、集水井，使地下水位下降到基坑以下0.5m。此桥最大沉井高度为9m，分两节制作。

b.钢筋绑扎

绑扎顺序为：先内后外，由下至上。在预埋筋的基础上接长竖向筋，如沉井分节支座，则接长至比施工缝高出50-100mm，错开接头。分段绑扎水平筋，再将其与前一节井壁的连接部位焊牢，焊接时为确保钢筋准确就位，须在接头处错开1 /4，用水泥砂浆垫块控制砼保护层厚度。

c.模板支设

用5m长的定型钢模拼装成沉井模板。按照内模→外模的顺序支模。内、外模应该设在施工缝以上500mm的位置，而且要一次支设成型。内、外模板分别用方木支设，且对应各自的竖缝部位紧固在内外脚手架处。支模时内设钢筋撑子维持井壁厚度，设钢筋对拉片以使外模稳固，提高支模强度。支模时必须校正以此垂直度和平整度。

d.混凝土浇筑

混凝土浇筑采用混凝土储料斗储料，吊车运送混凝土至浇筑囗均匀浇筑。
