沉井基础的构造
(1)沉井的轮廓尺寸沉井的平面形状常取决于墩(台)底部的形状。对矩形或圆端形墩，可采用相应形状的沉井。采用矩形沉井时，为保证下沉的稳定性，沉井的长短边之比不宜大于3。当墩的长宽比较为接近，可采用方形或圆形沉井。沉井顶面尺寸为墩(台)身底部尺寸加襟边宽度。襟边宽度不宜小于0.2m，也不应小于沉井全高的1/50，浮运沉井不小于0.4m。如沉井顶面需设置围堰，其襟边宽度根据围堰构造适当加大。墩(台)身边缘应尽可能支承于井壁上或顶板支承面上，对井孔内不以混凝土填实的空心沉井不允许墩(台)身边缘全部置于井孔位置上。
如果沉井高度较大，则应分节制作并下沉，每节高度不宜大于5m；当底节沉井在松软土层中下沉时，还不应大于沉井宽度的0.8倍；若底节沉井高度过高，沉井过重，将给制模、筑岛时岛面处理、抽除垫木下沉等带来困难。

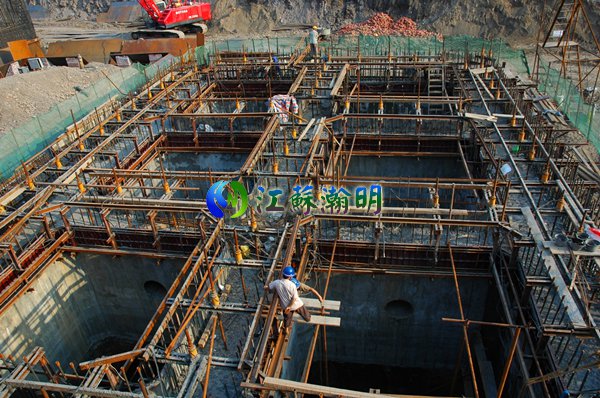

(2)沉井的一般构造一般沉井构造上主要由井壁、刃脚、隔墙、井孔、凹槽、射水管、封底及盖板等组成。
1)井壁。井壁是沉井的主体部分。它在下沉过程中起挡土、挡水及利用自身重力克服土与井壁之间的摩阻力的作用。井壁厚度除考虑沉井结构强度、刚度需要之外，应根据沉井能在足够自重下顺利下沉的条件确定，一般为0.8~1.5m。井壁过厚，将使井内空间减小；过薄，则自重减轻，不易下沉。根据井璧在施工中的受力情况，可以在井壁内配置竖向及水平向钢筋，以增加井壁的强度。沉井混凝土强度等级不得低于C25。
2)刃脚。沉井井壁下端形如楔状的部分称为刃脚。其作用是利于沉井在自身重力作用下切土下沉。刃脚底面有一水平支承面，称为刃脚踏面，其宽度一般为0.2、0.4m。刃脚内侧斜面与水平夹角一般大于45°。刃脚高度视井壁厚度而定，并应考虑便于抽除垫木和挖土，一般为0.5~2.0m，对软土可适当放宽。刃脚应具有足够的强度，刃脚底面应以型钢(角钢或槽钢)加强，以防刃脚损坏。由于刃脚在沉井下沉过程中受力较为集中，故刃脚宜采用C25以上的混凝土制作。
3)隔墙。隔墙也称内墙，当沉井长宽尺寸较大，应在沉井内设置纵横向隔墙，以增大沉井的整体刚度，减小井壁的挠曲应力。由于隔墙不承受土压力，其厚度相对井壁要薄-些，一般为0.6~1.0m。隔墙底面通常高出刃脚踏面0.5m以上，避免沉井下沉过程中隔墙下的土顶住沉井而妨碍下沉。如采用人工挖土，在隔墙下端可设置过人孔，便于施工人员在井孔间往来，其尺寸一般为100cmx100cm。
4)井孔。井孔是挖土排土的工作场所和通道。井孔尺寸应满足施工要求，其长度、宽度(直径)一般不宜小于3m，井孔的布置应对称于沉井中心轴，便于对称挖土，保证沉井均匀下沉。
5)凹槽。凹槽设在井孔下端靠近刃脚处，其作用是使封底混凝土与井壁紧密结合，使封底混凝土底面的反力更好地传给井壁(有些沉井，如井孔全部填实的实心沉井也可不设凹槽)。凹槽深度为0.15~0.25m，高约1.0m。
6)射水管。当沉井下沉深度大，为了克服井壁与土层间的摩阻力，增大沉井下沉速度，可在井壁内预埋射水管。射水管沿侧壁横截面均匀布置，以利于控制水压和水量来调整下沉方向。射水管的管口开在刃脚下，必要时也可在井壁外设置一排或数排射水管口，以冲刷刃脚下或井壁外的土层。射水的水压和水量应视土质情况而定，但一般水压不小于600kPa。
7)封底和盖板。当沉井沉至设计高程，经清基处理后，便可浇筑封底混凝土。混凝土达到设计强度时，可从井孔中抽干水并填以混凝土或其他圬工材料。如井孔中不填充或仅填以砂砾，则应在沉井顶面浇筑钢筋混凝土盖板，盖板厚度一般为1.5~2.0m。由于封底混凝土底面同时承受土压力和水压力，因此，要求封底混凝土有一定的厚度(可由应力验算决定)，根据经验，其值可取不小于沉井最小边长的1.5倍。封底混凝土顶面应高出刃脚根部不小于0.5m，并浇灌至凹槽上端。封底混凝土强度等级一般不低于C15。
